Технический лист № 6.1
Технический лист: Чердачные лестницы Döcke
1. Описание продукции.
Чердачные лестницы Döcke деревянные и металлические складные трёхсекционные чердачные лестницы с люком. Состоят из хвойных пород, полимерных материалов и металлической фурнитуры. Тетива лестницы изготовлена из хвойных пород дерева или металла в зависимости от модели.
2.Назначение.
Установка в чердачное перекрытие, расположенное в помещении, с целью перемещения между этажом и чердаком, а также экономией пространства за счёт складывания.

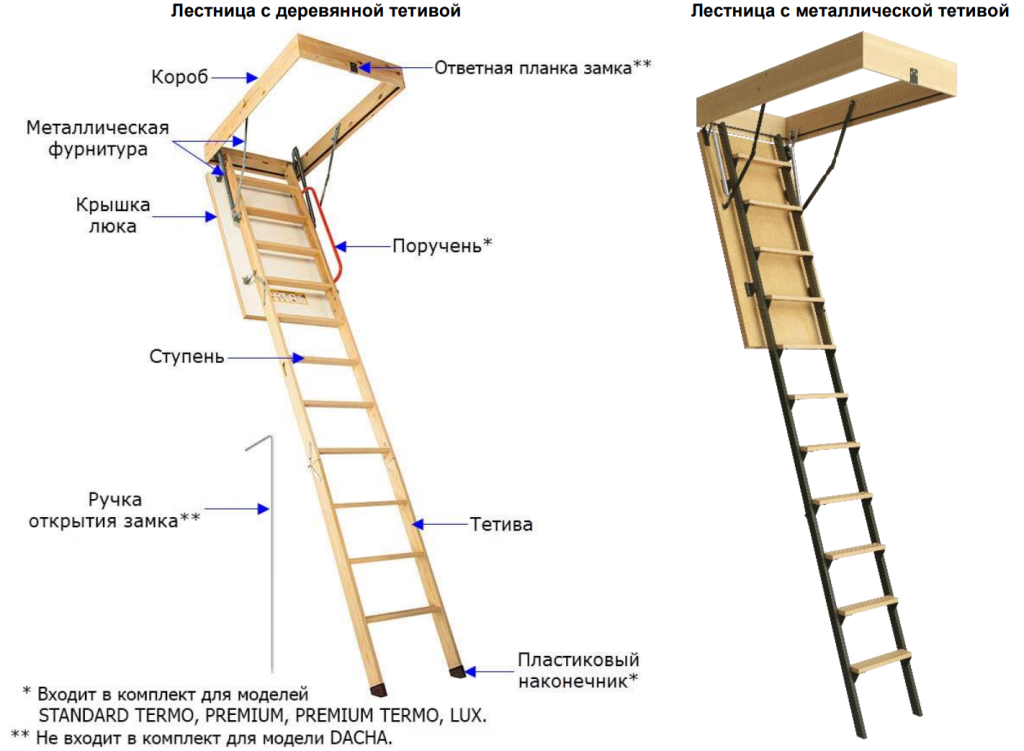

3. Внешний вид и основные элементы.
Лестница с деревянной тетивой
Лестница с металлической тетивой
4. Геометрические, физико-механические характеристики чердачных лестниц Döcke.
№ п/п | Наименование показателей, ед. измерения | Модель чердачной лестницы | ||||||
---|---|---|---|---|---|---|---|---|
DACHA 60х120х280 | STANDARD 60х120х280 | STANDARD TERMO 60х120х300 | STANDARD METAL 60х120х280 | PREMIUM 70х120х280 | PREMIUM TERMO 70х120х280 | LUX 70х120х300 | ||
1 | Максимальная высота потолка, мм | 2800 | 2800 | 3000 | 2800 | 2800 | 2800 | 3000 |
2 | Размер проёма в потолке, мм | 600x1200 | 600x1200 | 600x1200 | 600x1200 | 700x1200 | 700x1200 | 700x1200 |
3 | Размер крышки люка, мм | 550x1150 | 550x1150 | 550x1150 | 550x1150 | 650x1150 | 650x1150 | 650x1150 |
4 | Толщина люка / толщина теплоизоляции, мм | 10 / нет | 26 / 20 | 56 / 50 | 26 / 20 | 36 / 30 | 56 / 50 | 80 / 74 |
5 | Тип теплоизоляции, мм | нет | плита пенополистирольная | плита пенополистирольная | плита пенополистирольная | плита пенополистирольная | плита пенополистирольная | плита пенополистирольная |
6 | Количество контуров уплотнения, шт | нет | 1 | 1 | 1 | 1 | 2 | 3 |
7 | Высота короба, мм | 120 | 120 | 180 | 140 | 140 | 180 | 220 |
8 | Длина ступени, мм | 340 | 340 | 340 | 340 | 440 | 440 | 440 |
9 | Ширина ступени, мм | 70 | 70 | 80 | 80 | 80 | 80 | 80 |
10 | Толщина ступени, мм | 22 | 22 | 22 | 22 | 22 | 22 | 22 |
11 | Расстояние между ступенями, мм | 250 | 250 | 275 | 260 | 275 | 250 | 275 |
12 | Максимальная нагрузка, кг | 120 | 120 | 170 | 150 | 170 | 170 | 170 |
13 | Материал и цвет отделки люка | МДФ | ХДФ, снаружи – белая, внутри – коричневая | ХДФ, белая | ХДФ, снаружи – белая, внутри – коричневая | ХДФ, белая | ХДФ, белая | ХДФ, белая |
14 | Материал тетивы | древесина хвойных пород | древесина хвойных пород | древесина хвойных пород | металл | древесина хвойных пород | древесина хвойных пород | древесина хвойных пород |
5. Логистические характеристики чердачных лестниц Döcke.
№ п/п | Наименование показателей, ед. измерения | Модель чердачной лестницы | ||||||
---|---|---|---|---|---|---|---|---|
DACHA 60х120х280 | STANDARD 60х120х280 | STANDARD TERMO 60х120х300 | STANDARD METAL 60х120х280 | PREMIUM 70х120х300 | PREMIUM TERMO 70х120х280 | LUX 70х120х300 | ||
1 | Вес одной упаковки, кг | 21 | 21 | 26,4 | 29,5 | 25 | 28,5 | 29 |
2 | Типоразмер упаковки (ДхШхВ), мм | 1180х580х225 | 1180х580х225 | 1180х580х305 | 1180х580х250 | 1180х680х270 | 1180х680х305 | 1180х680х320 |
3 | Тип упаковки | Плёнка | Плёнка | Плёнка | Плёнка | Плёнка | Плёнка | Плёнка |
4 | Кол-во в поддоне, шт | 12 | 12 | 10 | 5 | 5 | 5 | 5 |
5 | Вес поддона брутто, кг | 275 | 275 | 304 | 188 | 140 | 183 | 160 |
6 | Размер поддона с лестницами (ДхШхВ), мм | 1190х1190х1510 | 1190х1190х1510 | 1200х1200х1525 | 1200х800х1385 | 1190х800х1570 | 1200х800х1525 | 1190х800х1770 |
6. Логистические характеристики аксессуаров к чердачным лестницам Döcke (не входят в комплект, приобретаются отдельно).
№ п/п | Наименование показателей, ед. измерения | Наименование аксессуара | |
---|---|---|---|
Комплект наконечников к ЧЛ Döcke | Поручень для ЧЛ Döcke | ||
1 | Вес штуки, кг | 0,047 | 0,9 |
2 | Кол-во шт/уп | 30 | 30 |
3 | Вес упаковки брутто, кг | 1,55 | 28 |
4 | Объём упаковки, м3 | 0,01 | 0,16 |
7. Правила хранения.
- Изделия транспортируют всеми видами транспорта в крытых транспортных средствах с правилами перевозок грузов, действующими на данном виде транспорта. В универсальных контейнерах изделия транспортируют в упаковках или поддонах.
- При транспортировании изделия должны быть предохранены от воздействия атмосферных осадков.
- Погрузочно-разгрузочные работы должны выполняться с соблюдением требований ГОСТ 12.3.009-76.
- Упакованные изделия должны храниться в сухом закрытом помещении.
- Изделия складируют в упаковках в термоусадочной плёнке и поддонах.
Служба технической поддержки: 8 800 100 71 45
